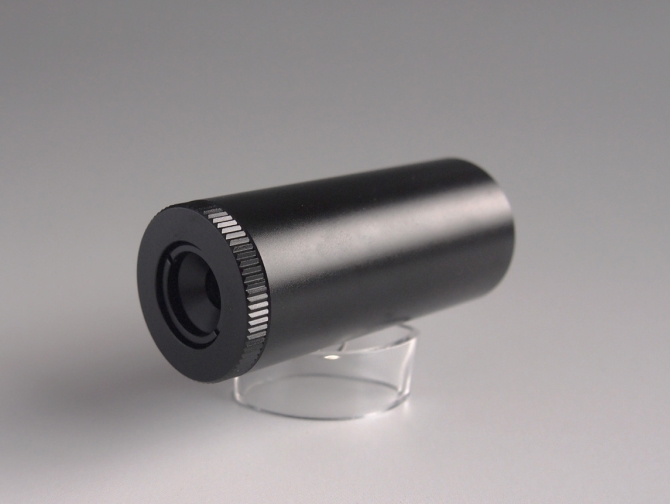

ビームエキスパンダー
ビームエキスパンダーは、レーザービームを一定の倍率の平行光束に拡げる目的で使用します。出射光のビーム拡がり角はその倍率に反比例して小さくなる為、小さなスポットに集光する事が可能です。
大興製作所では、入射レーザー径、出射レーザー径に合わせたカスタム設計が可能です。
大興製作所では、入射レーザー径、出射レーザー径に合わせたカスタム設計が可能です。
SmartOpt（スマートオプト）シリーズは、「光学ダウンサイジング」をコンセプトに、光学装置の小型化、軽量化を可能とするコンパクトな光学ユニットシリーズです。
仕 様 （規格品）
| 型 式 | LOD-BX-045001 | LOD-BX-100001 | LOD-BX-100002 | |
| 特 徴 | コストパフォーマンスに優れ 光学実験等に最適です |
10倍タイプの エキスパンダーです |
10倍タイプを弊社技術で ダウンサイズしました |
|
|
入射ビーム |
波長 |
1080nm |
1080nm | 1064nm |
| ビーム径 | 〜φ1.8mm | 〜φ2mm | 〜φ800μm | |
| モード | シングルモード | シングルモード | シングルモード | |
| 出射ビーム倍率 | ×4.5 | ×10 | ×10 | |
| レンズ材質 | BK7(両面ＡＲコート） | 合成石英（両面ＡＲコート） | 合成石英（両面ＡＲコート） | |
| 寸法（調整代表値） | φ18×45L(mm） | φ35×108L（mm） | φ18×50L(mm） | |
| 価 格 | オープン価格 | オープン価格 | オープン価格 | |
カスタマイズ設計事例
上記規格品のほか光学設計を含めたカスタマイズ対応をしております。
市販品で最適な仕様のものが無い場合など、御社の用途に合わせ、ご提案させていただきます。
◆ズーム式 倍率を可変にすることができ、様々な倍率を得たい場合に非常に便利です。
◆特注品対応 大口径、高倍率などの設計実績もございます。
◆高精度 波面収差（PV値）をλ/4以下に抑えることが可能です。
◆材料選定 超高純度無水合成石英材（USD-300）等

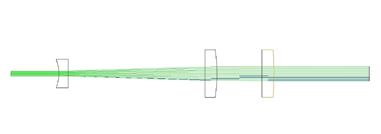

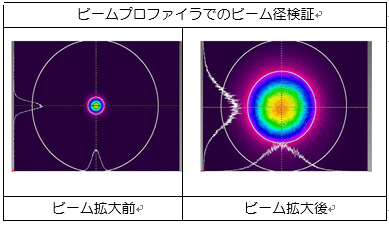

【設計事例：2波長対応ビームエキスパンダー】
| 対応波長 |
1064nm、532nm |
| 入射ビーム径 | φ1mm |
| 出射ビーム径 | φ3mm |
| 倍率 | ×3 |
| 波面収差（PV値） |
1064nm：0.07 532nm：0.57 |
