UV-Uniform™(UV-LED均一照射ユニット)

UV-Uniform™(UV-LED均一照射ユニット)は、少量のLEDで広範囲を一括、かつ均一に照射することに適しています。深紫外(UVC)領域にも対応しており、殺菌に限らず幅広い用途や研究開発にご利用いただけます。

●照射範囲:100×100(mm)
※ご要望に応じてカスタマイズが可能です。
●複数の波長を組み合わせた照射ユニット製作も対応可能です。


特徴

【優れた均一特性】
光学設計の工夫により、照度ムラを改善し、±10%程度の均一度を実現


【高効率】
光学系の工夫により、ロスを低減し、従来品よりもピーク照度が高くなります


【広い照射エリア】
一度に100×100(mm)の広範囲を一括で均一に照射することが可能

・ご仕様に合わせてカスタマイズ対応致します

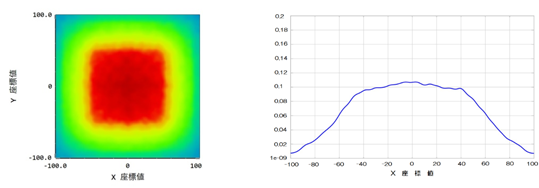

照度分布 (シミュレーション)

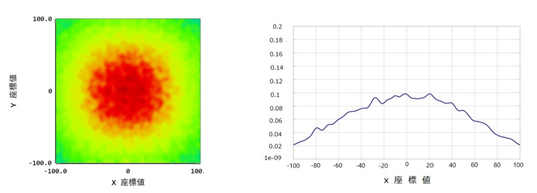

【 従来品 】



設計仕様



項目(items) 単位(unit) 内容(details)
波長 nm 265〜
照射エリア mm 100×100
照度 mW/㎠ 波長により変動
均一性 ±10
W.D. mm 50
冷却方式 - 強制空冷
外形寸法 mm W170×D140×H150
最大消費電力 W 25
入力電圧 - AC100V240V
重量 kg 1.8



用途



・分析関係
・光反応関係
・殺菌
・UV硬化関連



※ご仕様に応じたカスタム対応が可能です、お気軽にお問合せください。

注意事項

本製品は紫外線を放射しますので、点灯中は必ず保護メガネ、手袋等の保護具を着用してください。
