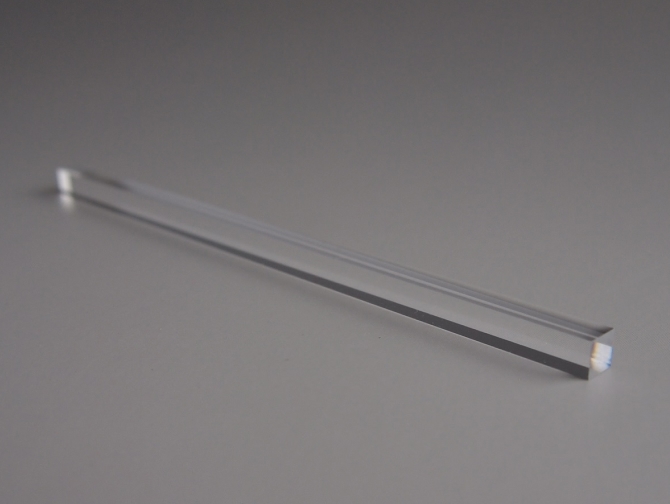

ロッドインテグレータレンズは、端面を光の入出射面として使用し、不均一なエネルギー分布を均一化する目的で使用されます。
ロッドインテグレータに入射した光は、全反射を繰り返し、照度分布が均一化されます。この出射面の像をリレーレンズで転写すると、最終面で均一なエネルギー分布を得ることが出来ます。
D-Opter(ディーオプター)シリーズ：紫外光対応、レーザー対応オプティクスを中心に、より「手に入れやすく、リーズナブルに、短納期で」をコンセプトに規格化された製品です。標準品として以下のサイズを取り揃えています。
材質 ：合成石英 |
スクラッチ-ディグ ：40-20 |
平行度 ：0.05° |
コーティング ：なし |
※平行度は、DOP-LL-00001・DOP-LL-00002のみ対応となります。
※上記以外の特注品、コーティング対応も可能です。
※最短3日で出荷対応いたします。(通常在庫品ですが、都度状況によります）
※各種、特注のカスタマイズも行っております。
ロッドインテグレータレンズ内の全反射回数kは、
・ロッドインテグレータレンズ全長：L
・ロットインテグレータレンズ端面巾：D
・ロッドインテグレータレンズ媒質の屈折率：n
入射光のNAを用いて「 k＝L／D・tan（sin⁻¹（NA／n）） 」で表されます。
光源・照射面サイズに合わせて設計対応いたします。
