誘電体多層膜や合成石英を用いた光学フィルターと、高精度なミラー・ビームスプリッターを提供しています。特定波長の透過・反射・分岐を自在に制御し、分配比率の調整にも対応。レーザーや分析機器など多様な用途に応じ、最適な光学設計とコーティングをご提案します。
くし歯電極(くし形電極)基板は、ガラスなど絶縁基板上に「櫛の歯」のような形状で高密度に配列された電極を形成した微細パターンチップです。（電極間隔：Line/Space＝10/10μmまたは5/5μm）
電気化学センサー、バイオセンシングなど、微小電流やインピーダンスを精密に測定・制御する研究用途に最適です。
下記製品は規格品としてラボマイスター（オンラインショップ）で販売しています。
共通仕様
※基材：ガラス Eagle-XG
※ガラス基板厚み公差：±0.07mm
※梱包形態：1枚ずつ袋梱包
※膜構成：Ti＋Au（20＋100nm狙い）
※パターン公差：±2㎛
～ 標準品以外のサイズ、厚み、形状にも対応していますのでお気軽にお問合せください ～
保管方法
保証期間

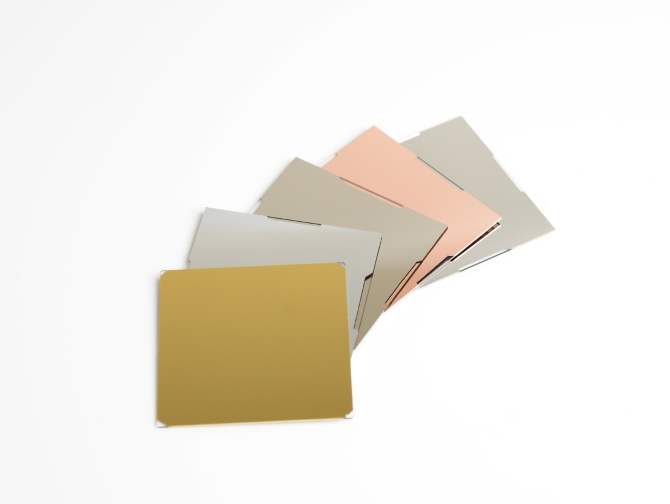

ガラス基板上にクロム（Cr）またはチタン/銅（Ti/Cu）を数十nm単位でスパッタ成膜した薄膜基材です。半導体研究、光学デバイス開発、MEMS加工、センサー電極形成など、幅広い先端分野で利用いただけます。
下記製品は規格品としてラボマイスター（オンラインショップ）で販売しています。
膜構成 | サイズ | セット枚数 | 価格 | WEBショップ |
Cr（100nm狙い） | ▢100×0.7t (mm) | 1 | ¥35,000(税込 ¥38,500) | |
Cr（100nm狙い） | ▢100×0.7t (mm) | 3 | ¥80,000(税込 ¥88,000) | |
Cr（100nm狙い） | ▢100×0.7t (mm) | 5 | ¥110,000(税込 ¥121,000) | |
Ti＋Cu（20＋100nm狙い） | ▢100×0.7t (mm) | 1 | ¥38,000(税込 ¥41,800) | |
Ti＋Cu（20＋100nm狙い） | ▢100×0.7t (mm) | 3 | ¥87,000(税込 ¥95,700) | |
Ti＋Cu（20＋100nm狙い） | ▢100×0.7t (mm) | 5 | ¥120,000(税込 ¥132,000) |
共通仕様
※基材：ガラス Eagle-XG
※ガラス基材厚み公差：±0.07㎜
※梱包形態：PET製トレー梱包
～ 標準品以外のサイズ、厚み、形状にも対応していますのでお気軽にお問合せください ～
