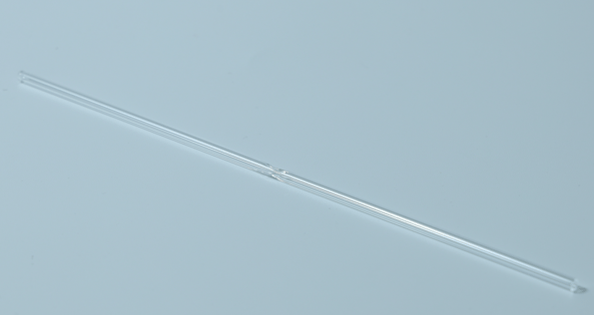

管路壁に形成した凸部が流体攪拌に効果的に作用するようにした、管路一体型インラインミキサー(石英ガラス製:スタティックミキサー)です。
フロー合成、攪拌・混合、あるいは流体温度を均一化するシステムなどの用途に対し、優れた混合性能と石英ガラスの特長を兼ね備えたインラインミキサーを提案いたします。
~開発中 特許申請中~
管路とミキサー部が一体成形のシンプルな構造で、乱流エネルギーの大きな旋回流を生み出します。
◆一体成形のシンプルな構造
・管路とミキサー部とが一体化した設計です。

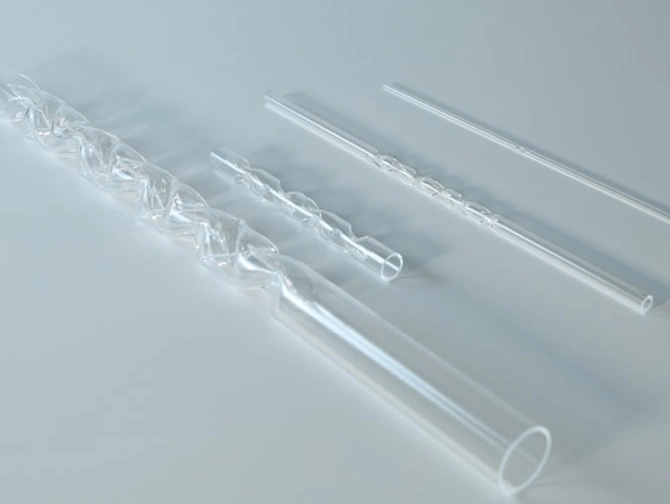

・内径1.5~18mm管で試作実証済み、さらなる小径化や大径化を実現できる可能性
◆優れた混合作用

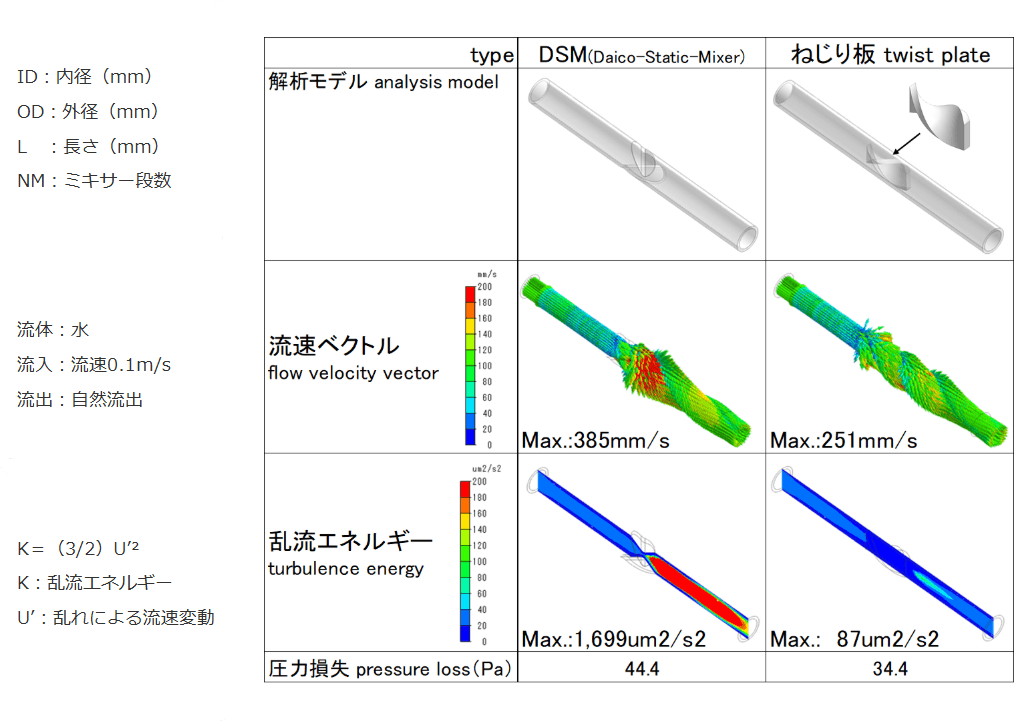

・乱流エネルギーの大きな旋回流を発生
◆石英ガラス製による優位性
・耐熱性、耐腐食性、光透過性、視認性に優れています

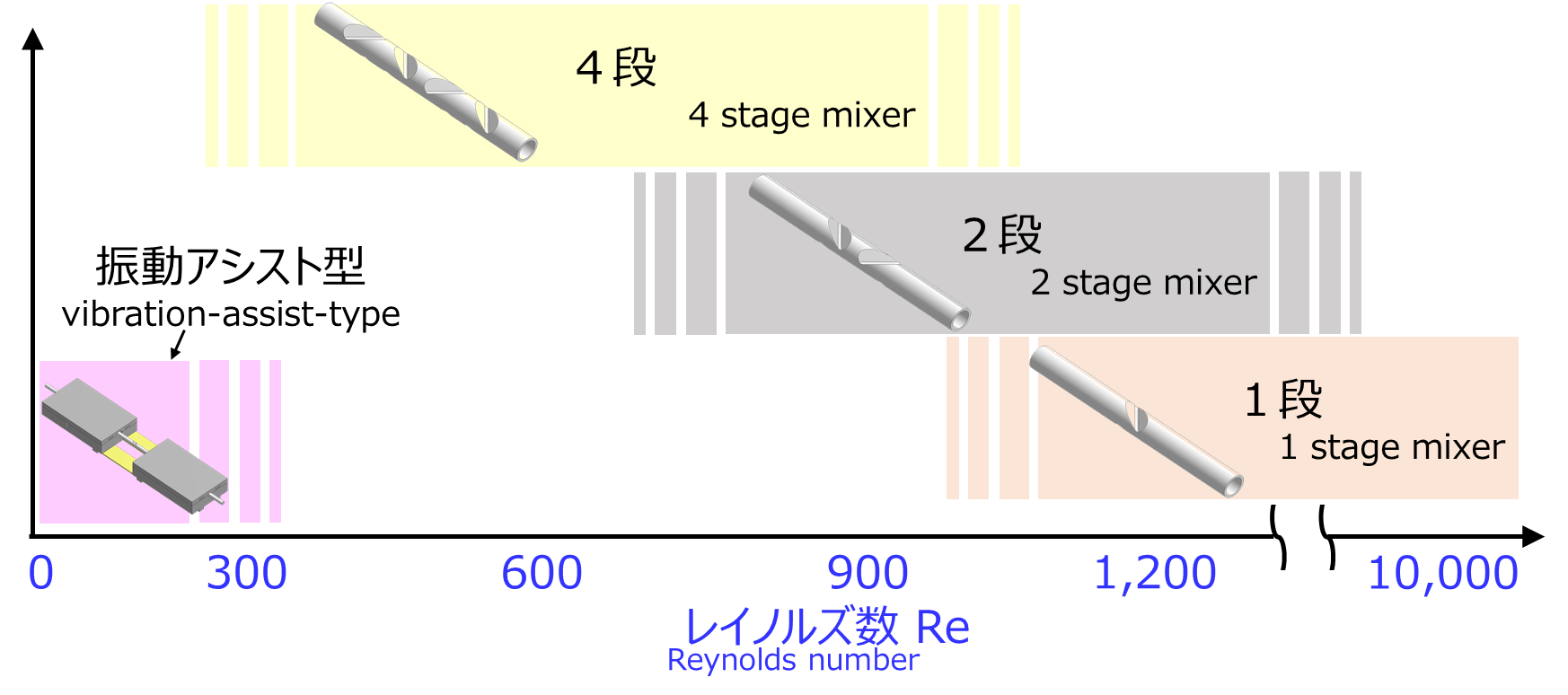

レイノルズ数Reと対応するミキサーの関係について全体像を示します。

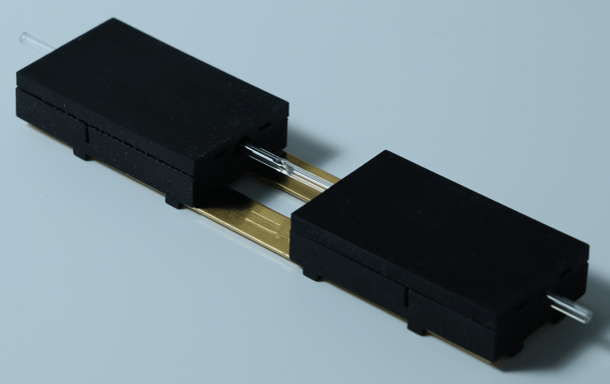

低レイノルズ数(小径・低流速)用途に対応するために、機械的振動の助けを受けてミキシングするタイプのインラインミキサーも開発しています。振動源として圧電体を用いています。
