レーザービームを拡大・制御するビームエキスパンダーと、等速走査を実現するFθレンズユニットを提供しています。入射径・出射径、波長、描画範囲、スポット径など用途に応じたカスタム設計に対応し、レーザー加工やスキャン装置の性能向上に貢献します。

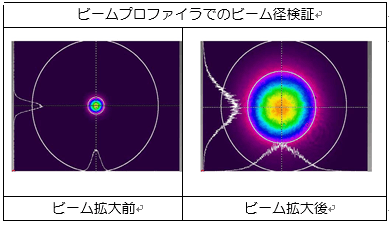

ビームエキスパンダーは、レーザービームを一定の倍率の平行光束に拡げる目的で使用します。出射光のビーム拡がり角はその倍率に反比例して小さくなる為、小さなスポットに集光する事が可能です。
大興製作所では、入射レーザー径、出射レーザー径に合わせたカスタム設計が可能です。

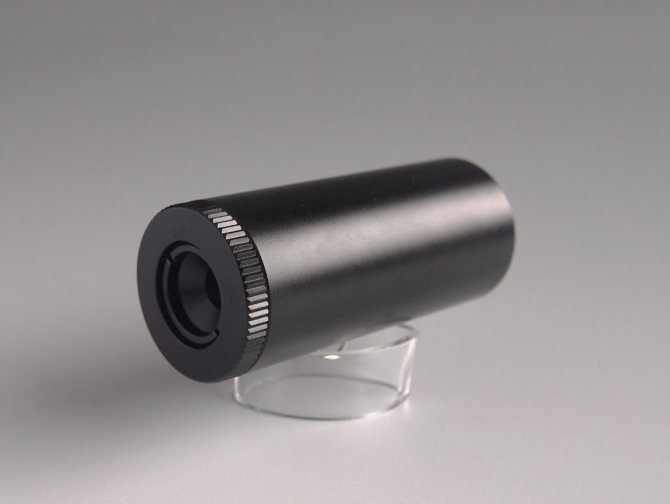

SmartOpt（スマートオプト）シリーズ：「光学ダウンサイジング」をコンセプトに、光学装置の小型化、軽量化を可能とするコンパクトな光学ユニットシリーズです。
型 式 | LOD-BX-045001 | LOD-BX-100001 | LOD-BX-100002 | |
|---|---|---|---|---|
特 徴 | コストパフォーマンスに優れ | 10倍タイプの | 10倍タイプを弊社技術で | |
入射ビーム | 波長 | 1080nm | 1080nm | 1064nm |
ビーム径 | ～φ1.8mm | ～φ2mm | ～φ800μm | |
モード | シングルモード | シングルモード | シングルモード | |
出射ビーム倍率 | ×4.5 | ×10 | ×10 | |
レンズ材質 | BK7(両面ＡＲコート） | 合成石英（両面ＡＲコート） | 合成石英（両面ＡＲコート） | |
寸法（調整代表値） | φ18×45L(mm） | φ35×108L（mm） | φ18×50L(mm） | |
価 格 | オープン価格 | オープン価格 | オープン価格 | |
上記規格品のほか光学設計を含めたカスタマイズ対応をしております。
市販品で最適な仕様のものが無い場合など、御社の用途に合わせ、ご提案させていただきます。
◆ズーム式 倍率を可変にすることができ、様々な倍率を得たい場合に非常に便利です。
◆特注品対応 大口径、高倍率などの設計実績もございます。
◆高精度 波面収差（PV値）をλ/4以下に抑えることが可能です。
◆材料選定 超高純度無水合成石英材（USD-300）等

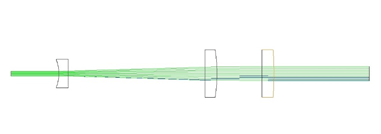

【設計事例：2波長対応ビームエキスパンダー】
対応波長 | 1064nm、532nm |
|---|---|
入射ビーム径 | φ1mm |
出射ビーム径 | φ3mm |
倍率 | ×3 |
波面収差（PV値） | 1064nm：0.07 532nm：0.57 |
レーザースキャン用Fθレンズ、カスタム設計で性能向上を！
Ｆθレンズは組み合わせるレンズの曲率を変えることで、レンズ周辺部と中心部で走査速度を一定にすること（等速走査）を可能にするレンズです。
焦点距離を f 、入射角θ、像高 Y が Y=fθ の関係にあるところから、
この名前が付いています。
大興製作所では、お客様の要望、用途に合わせたレンズユニットをカスタマイズして提供しています。
現行装置の位置関係を保ったまま、 【描画範囲を広げる】【加工スポット径を小さくする】等により、生産性を上げたいお客様へ。ご要望にお応えします！
fθレンズは、下記の用途に使用されています。
