レーザーやLED光源の強度分布を均一化する光学ユニットを提供しています。汎用モデルからカスタム設計まで対応し、観察・加工・分析・検査用途に最適な均一照射を実現。光の重ね合わせや照射角度の最適化にも対応し、高精度な光学設計により安定した光環境を構築します。
光強度が均一な光は、分析・検査光源、蛍光励起光源として様々なメリットがあります。
大興製作所では、分析・計測装置メーカー様、研究者様向けに、
均一光照射技術「FlaLumi(フラルミ)」を提案しています。
・従来技術より小型化されたユニットで、高品質な均一光を提供
・すぐにテストできる汎用モデルをラインナップ
・開発環境に合わせて、より複雑な照射条件に対応
光均一化（ビームホモジナイズ）技術
レーザー光や高輝度LEDなどの光源には明るさに分布が発生します。

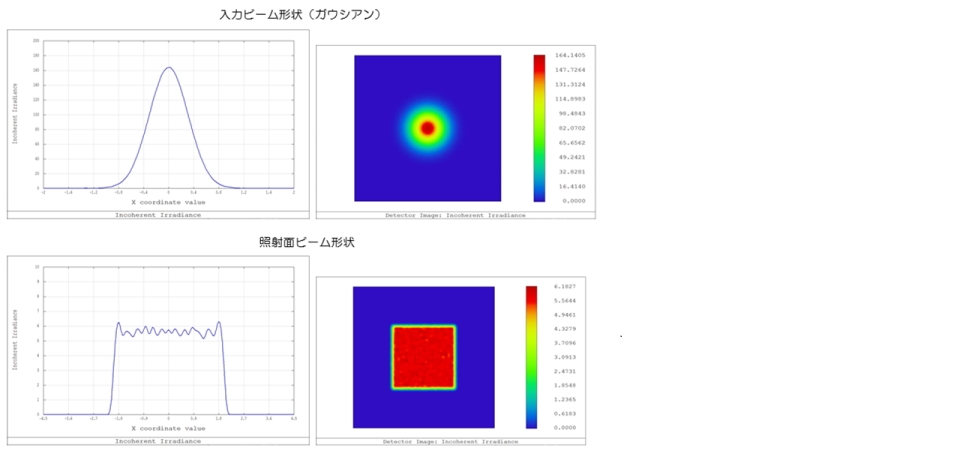

大興製作所では、このような分布のある光を均一な照度分布に変化させるビームホモジナイザーの設計・開発を通じて、研究・開発・製造における様々な光均一化ソリューションを提供しています。
光学設計を含めたフルカスタマイズで光学系を作ると費用が…
そういった開発者・研究者のためにすぐに導入できる低価格モデルをリリースしました。
・お求めやすい価格帯で、均一照射を試すことが可能です。
・規格品の為、2 週間程度の納期にてご提供が可能です。

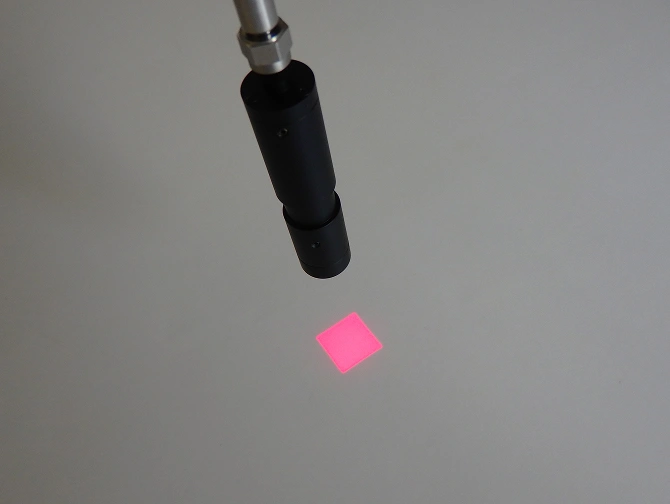

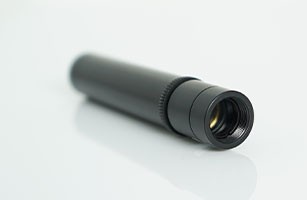

型式 | ST-UV | ST-VIS | ST-NIR | ST-VISW | ST-NIRW | |
|---|---|---|---|---|---|---|
仕様 | 単一波長 | 単一波長 | 単一波長 | 帯域波長 | 帯域波長 | |
波長（nm） | 300～405 | 400～700 | 650～1050 | 400～700 | 650～1050 | |
入力形態 | ファイバ/SMA | |||||
NA/コア径 | 0.22 / 200μｍ | |||||
概略形状 （共通） | φmm | 鏡筒径：φ17.8［＋0/-0.1］/ 最大径（調整ねじ径）：φ19.2 | ||||
Lｍｍ | 99±1ｍｍ程度（※調整） | |||||
鏡筒 | アルミ/黒マイト | |||||
硝材 | ロッドレンズ | 石英ガラス | ||||
石英ガラス | N-BK7 | 光学ガラス | ||||
設計波長 ㎚ | 405 | 660 | ||||
照射エリア | □10 | |||||

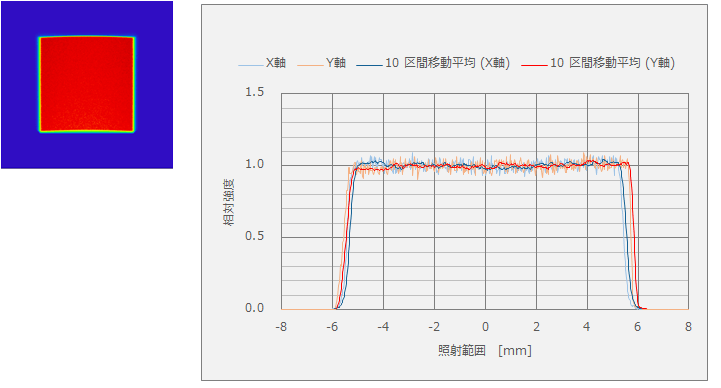

均一度 | ±5％ | |||||
均一エリア | 照射エリアの80％φ | |||||
W.D ｍｍ | 90±10％ | |||||
その他 | 調整機能により照射エリアを”0.8～1.4倍”の範囲で調整可能 | |||||
価格 | ￥154,000 （税抜￥140,000） | ￥108,900 （税抜￥99,000） | ￥108,900 （税抜￥99,000） | ￥108,900 （税抜￥99,000） | ￥108,900 （税抜￥99,000） | |
■先端部（レンズ）の交換を行う事より、別型式の波長でのご使用が可能です。 | ||||||
先端部のみ | ￥99,000 （税抜￥90,000） | ￥55,000 （税抜￥50,000） | ￥55,000 （税抜￥50,000） | ￥55,000 （税抜￥50,000） | ￥55,000 （税抜￥50,000） | |
斜め位置より均一照射が可能なホモジナイザです。

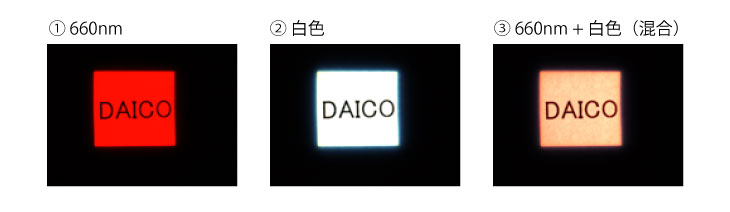

均一光の重ね合わせが可能なため、光量の増強をお考えの方に最適です。
また、上方にスペースを確保できるため、真上からの観察・加工が可能です。
お客様のご仕様に沿ってカスタム設計いたします、お気軽にお問合せください。
【 垂直照射のホモジナイザ 】
垂直照射のホモジナイザを用いて30°の角度で照射した場合、内外の距離の差で像に歪みが生じ、均一度を保つ事ができません。
【 斜め照射ホモジナイザ 】

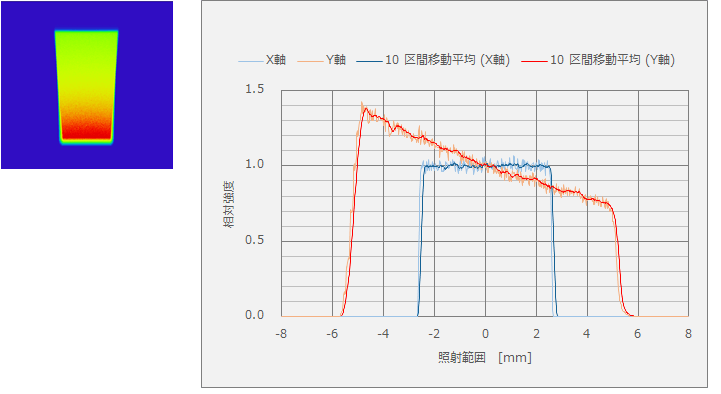

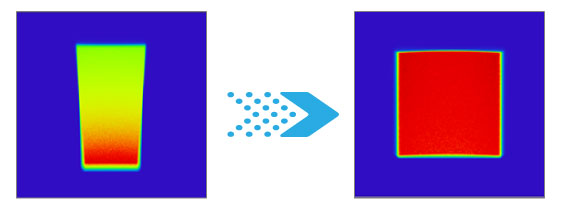

角度により生じる歪みを修正し、均一度を保つ事ができます。
基板等、ターゲットに対しての均一加熱照射ユニットです。（不均一ホモジナイザ）

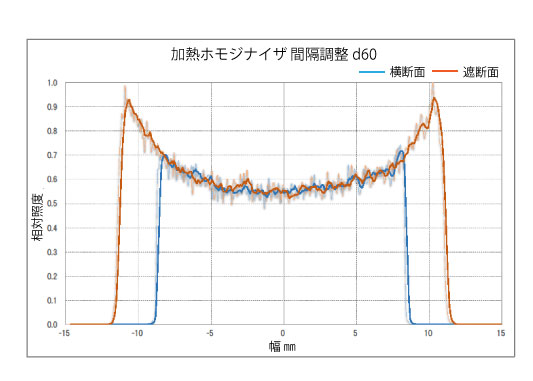

熱の逃げ易い四隅の照射を改善することにより、全体の温度ムラを抑えることで均熱照射を実現しています。
お客様のご仕様に沿ってカスタム設計いたします、お気軽にお問合せください。
・ターゲットエリアに対して均熱照射が可能（不均一ホモジナイザ）
…四隅の照射強度を調整設計することにより、温度の上がりやすい中央部との温度分布差をなくしています。
・仕様に沿った基板(材質）に合わせ、照射強度を設計いたします
