大興製作所では、石英ガラス加工で培った技術を活かし、UV透過性に優れたレンズや光学部品とUV-LEDを組み合わせることで、高効率かつ高精度な紫外線照射を実現します。自社による光学設計から組立・検査までを内製化し、照射範囲や照度分布を自由にコントロール。少ないLEDでも高い放射照度を実現し、分析・殺菌・硬化・検査など幅広い分野に対応可能です。
【D-TERASUシリーズ】

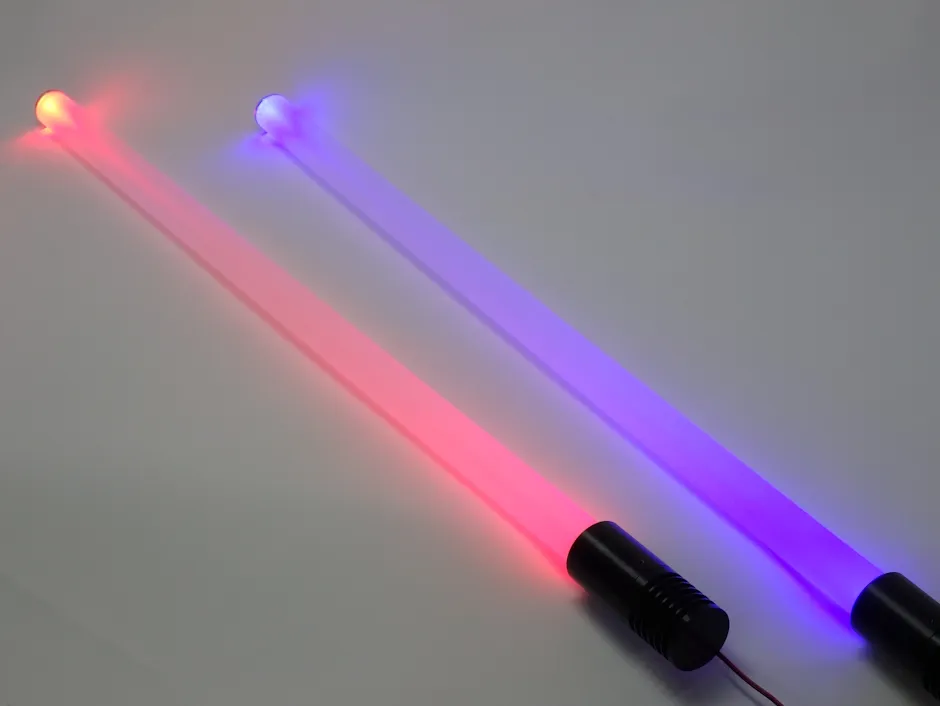

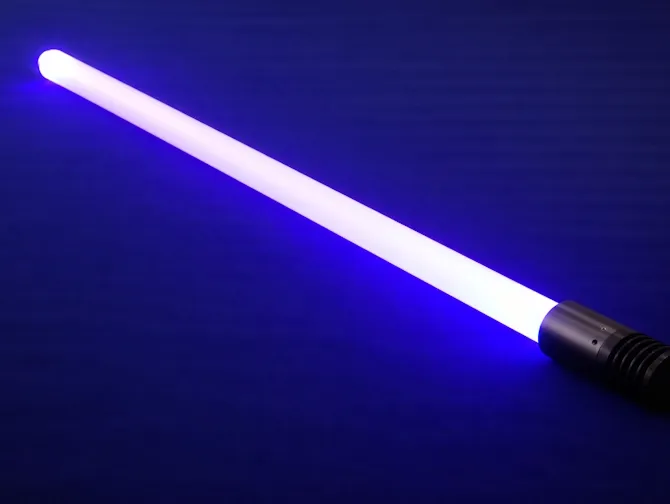

～ 今までにない、360度のUV照射器 「 UV-Stick™ 」～
360度に照射可能なUV照射器です。少量LEDによる省エネ設計、また光源発熱による熱の影響がなく、広範囲、長時間の照射に最適です。幅広い用途に応用が期待される、新しいタイプのLED光源です。【特許登録（特許第7343746号）】
特 徴
360度に光を照射し広範囲の照射に最適
省エネ設計(少量LED）でランニングコストの削減に
少量LEDのため、長時間照射が可能。光源発熱による熱の影響なし
【D-TERASUシリーズ】

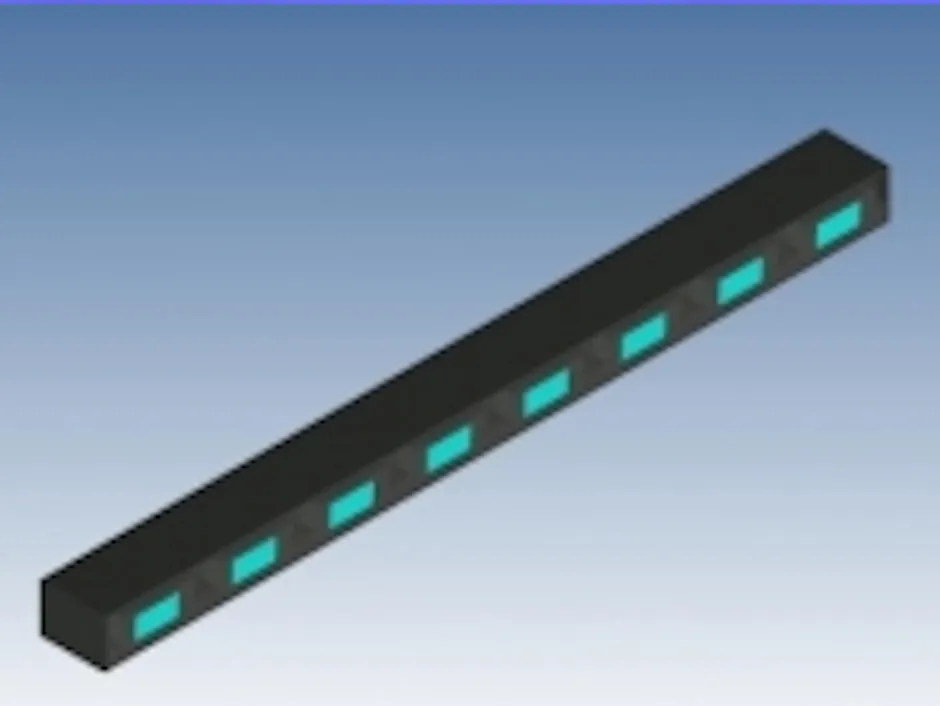

UV-Liner™は、広いエリアを手軽に短時間で強力に殺菌(不活化)するために開発されたライン型表面殺菌ユニットです。
深紫外LEDを光源に使用し、レンズと組み合せることで、指向性を高め、LEDの使用数量を減らしながらも高い放射照度を実現します。
また、直線状に均一な光を照射するため、手軽に除菌作業を行うことができます。
※殺菌作業以外の用途にもご利用いただけます。ご要望の効果に合った波長をご提供いたします。
特 徴

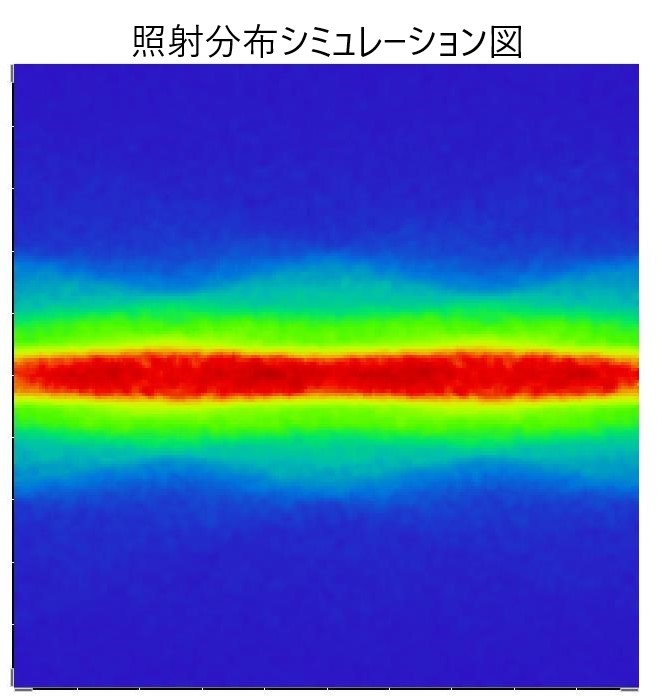

ライン上に均一な光の照射（均一度15％程度）
光学系との組み合わせにより、高い指向性と放射照度を実現

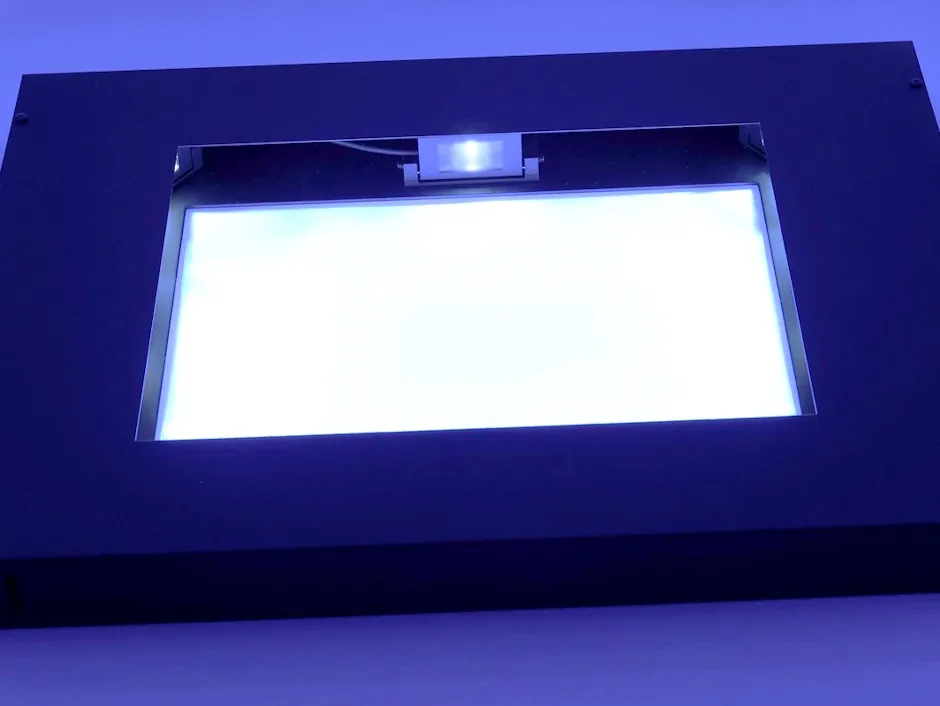

多くの人が触れるタッチパネルやATM等の表面を、短時間で99.99％殺菌（不活化）します。

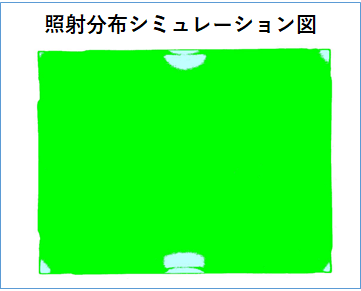

側面から面全体を照射殺菌することにより、ばらつきのない、広範囲の殺菌も一括で対応します。環境にも優しいUV-LED殺菌装置です。
【特許登録（特許第7701709号）】
※製品写真の形状は一例です。
特 長
側面からの照射で面全体を殺菌
広範囲への殺菌も一括で対応

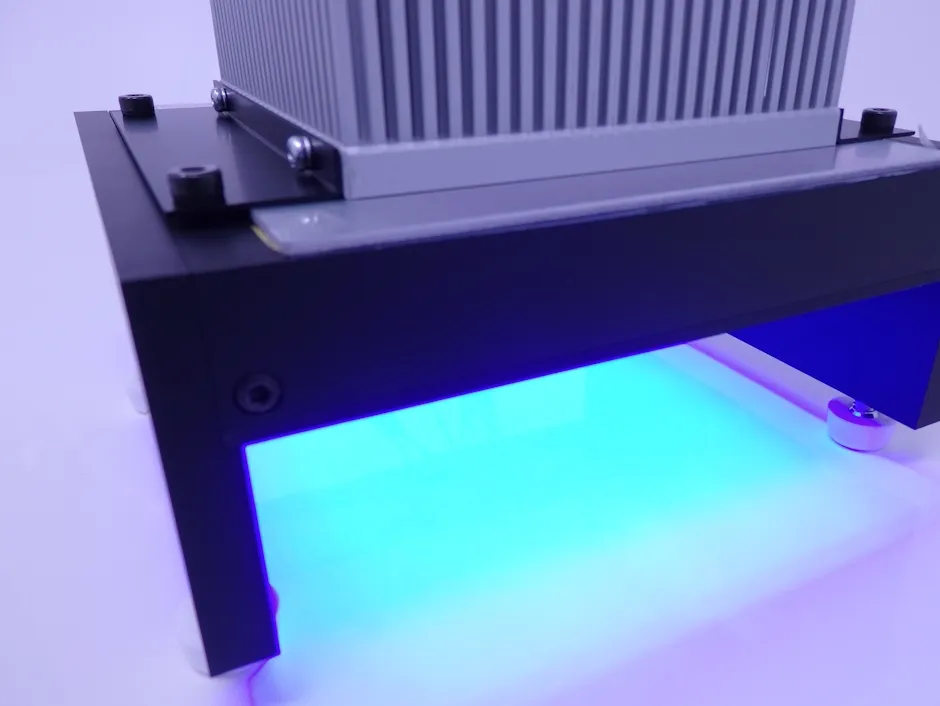

UV-Uniform™(UV-LED均一照射ユニット)は、少量のLEDで広範囲を一括、かつ均一に照射することに適しています。深紫外(UVC)領域にも対応しており、殺菌に限らず幅広い用途や研究開発にご利用いただけます。
特徴

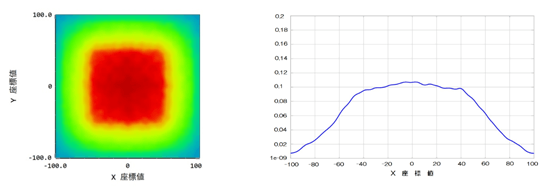

光学設計の工夫により、照度ムラを改善し、±10％程度の均一度を実現

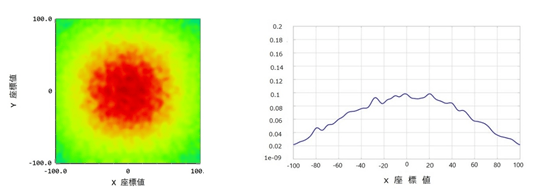

光学系の工夫により、ロスを低減し、従来品よりもピーク照度が高くなります
一度に100×100（mm）の広範囲を一括で均一に照射することが可能
※ご仕様に合わせてカスタマイズ対応致します
波 長 | 265～405nm |
冷却方法 | 自然空冷 |
寸 法 | φ28×150～500 (㎜） |
重 量 | 120～210ｇ |
材 質 | 石英ガラス/アルミ合金 |
※リフレクタを用いることで指向性を持たせることが可能
光源 | |
波長 | 280㎚（他波長も対応可） |
外径寸法 | 485×45×50（ｍｍ）（参考寸法） |
照射範囲 | 400×10（ｍｍ） |
最大放射照度 | 7mW/cm^2(280nm時) |
重量 | 約1000g |
項目（items) | 単位（unit) | 内容(details) |
波長 | nm | 265～ |
照射エリア | mm | 100×100 |
照度 | mW/㎠ | 波長により変動 |
均一性 | ％ | ±10 |
W.D. | mm | 50 |
冷却方式 | - | 強制空冷 |
外形寸法 | mm | W170×D140×H150 |
最大消費電力 | W | 25 |
入力電圧 | - | AC100V240V |
重量 | kg | 1.8 |
光源 | |
波長 | 280㎚ |
外径寸法 | 400×310×32㎜ |
照度 | 150μW/㎠（中心部） |
照射範囲 | 250×190㎜ |
冷却 | 自然空冷 |
消費電力 | 19W |
