UV-LED用レンズ

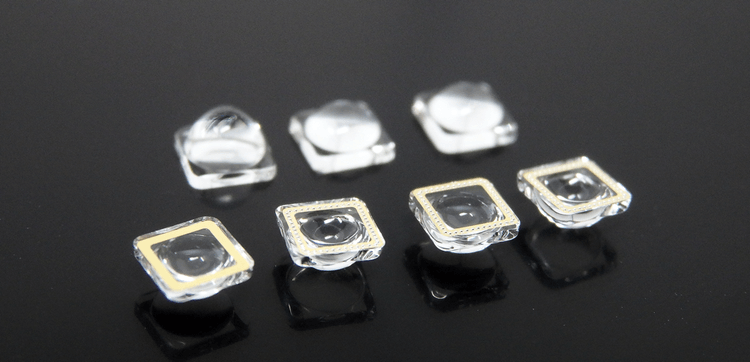

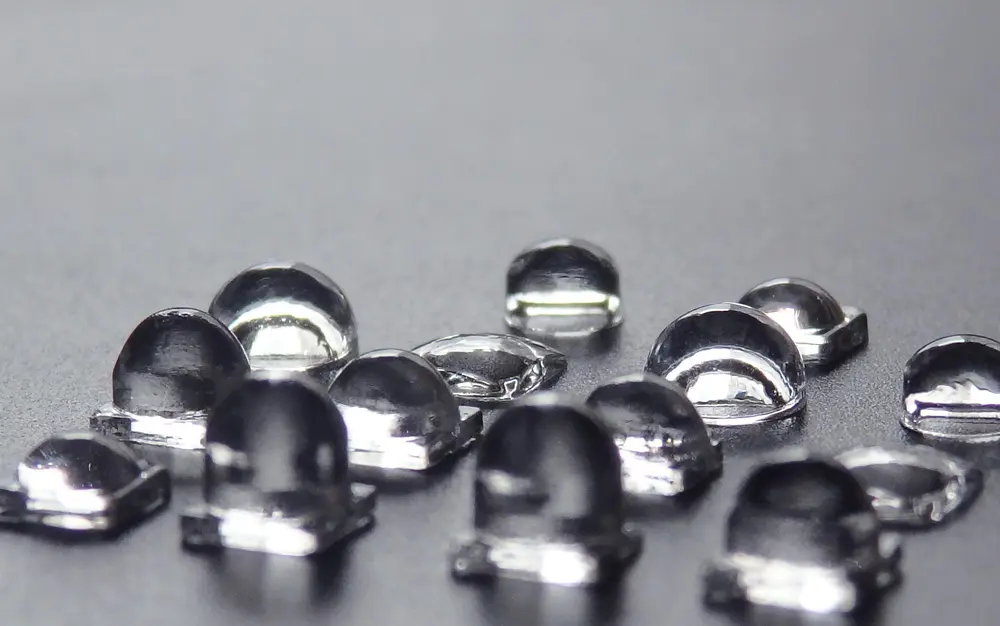

UV-LED用シリカレンズ　DLLシリーズ

UV-LEDレンズ DLLシリーズは、優れた光透過性と耐熱性を有した自社設計のレンズです。特にUV(紫外)光における透過特性は優れており、今後発展が期待されるDUV(深紫外)-LEDに対しても非常に高い効果を発揮します。LED素子を格納できるキャビティタイプもご提供可能です。

特 徴

１.優れた光学特性

• IR～可視光～UVと幅広い波長域で光をよく透す
• 特にUV領域では他の材質より優れた光透過性をもつ

2 .優れた耐熱性

• 石英ガラス等では実現が難しい複雑な形状も可能
• 他の材質と比較してもチップ等の発熱による変形がない

3 .試作～量産までサポート

• 数個～量産レベルまで対応
• 型成型により低コスト
• 自社光学設計により、カスタム可能

技術仕様

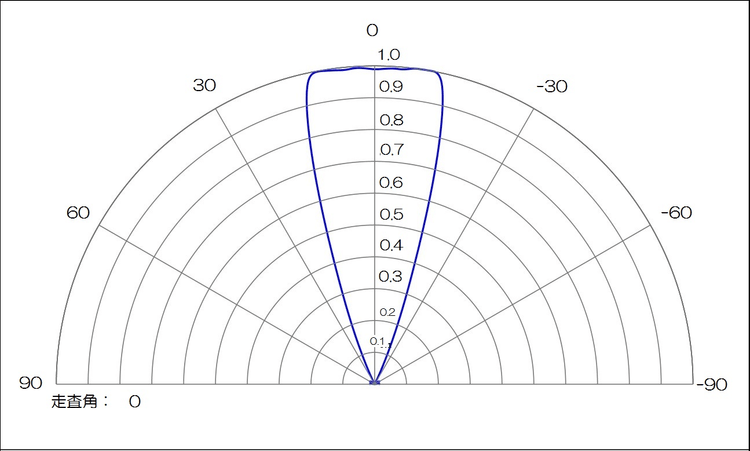

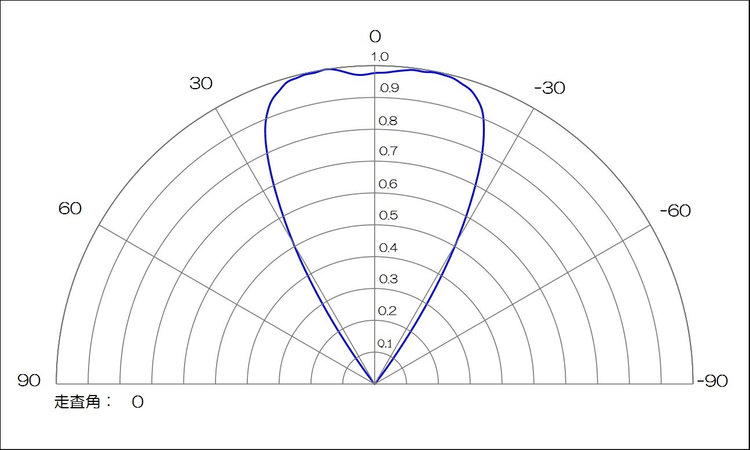

◆　配光角

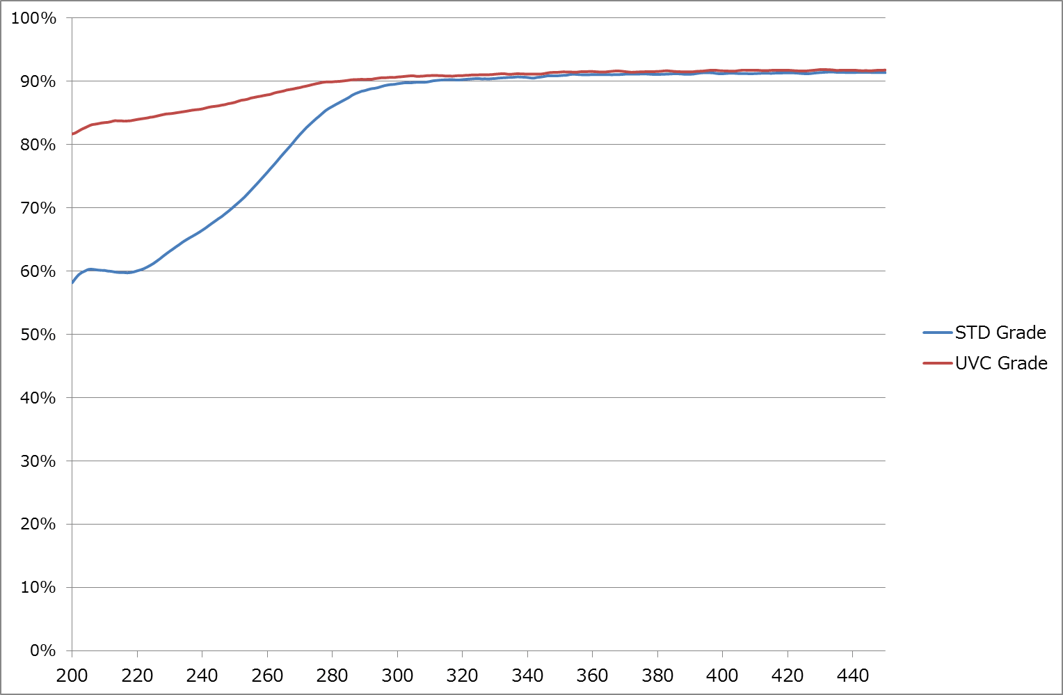

◆　透過率グラフ

LEDレンズにオプションを付属した製品例

①メタライズ付レンズ

DUV(深紫外)-LEDは、その使用環境から高い機密性を求められます。こちらの製品は、レンズ裏面にメタライズを施し、高い信頼性を実現しています。

• 金属封止による高い気密性の確保
• レンズ加工-メタライズの一貫生産

  ---

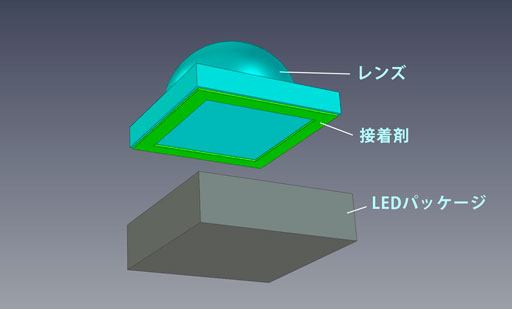

②Bステージ付レンズ

UV-LEDのレンズにおいて、Bステージ(半硬化状態)に制御した接合剤付きのレンズとしてご提供します。

※DUV(深紫外)-LEDにも対応

• 高い耐久性と気密性を確保
• 作業工程の簡略化

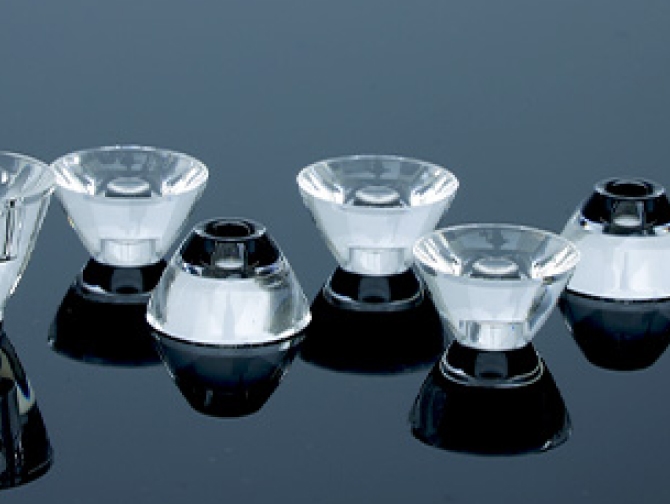

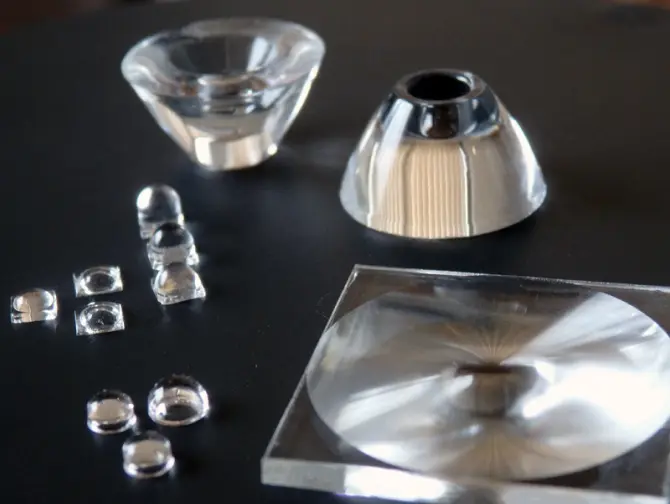

TIRレンズ

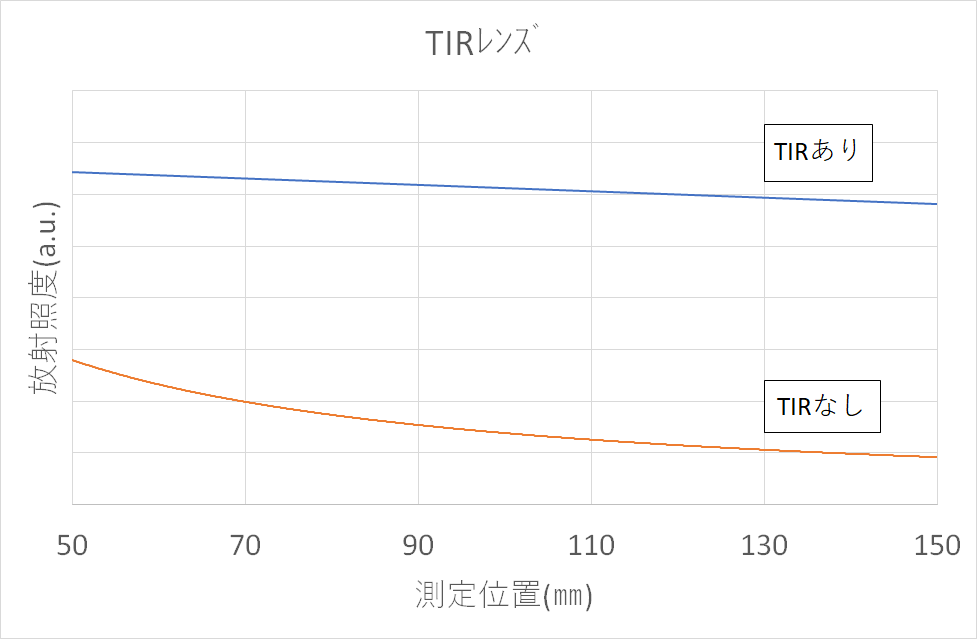

LEDの光は120°程度と広く出ますが、TIRレンズにより光を集光させ、直進性のある光を作り出します。
今後期待されるDUV-LEDにも対応しています。

特 徴

• UV光における優れた光透過性
• 優れた耐熱性
• 高い指向性により照度をアップ

  ※組込みの対応可否について、モジュール化も対応可能ですのでご相談ください。

こんな事でお困りの方へ

1. UV-LEDは高価なので、出来るだけ使うLEDは少なくしたいけど照度が...　　　　
2. UV-LEDの光を絞りたいが、UVに対応したレンズってあるの？
3. 対象物まで距離があり、照度が確保できるか不安な方

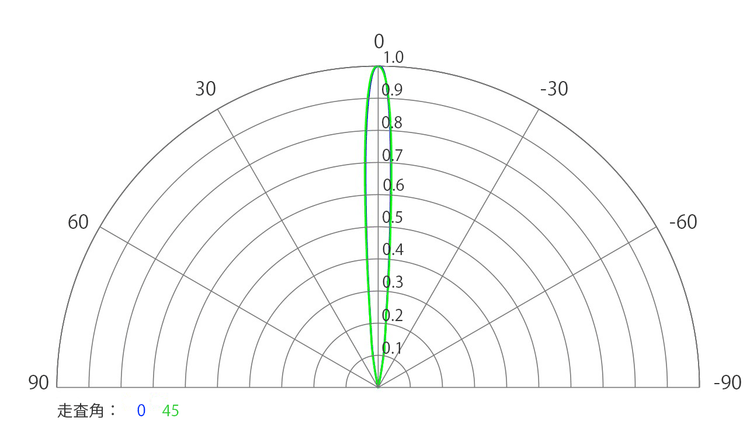

仕 様

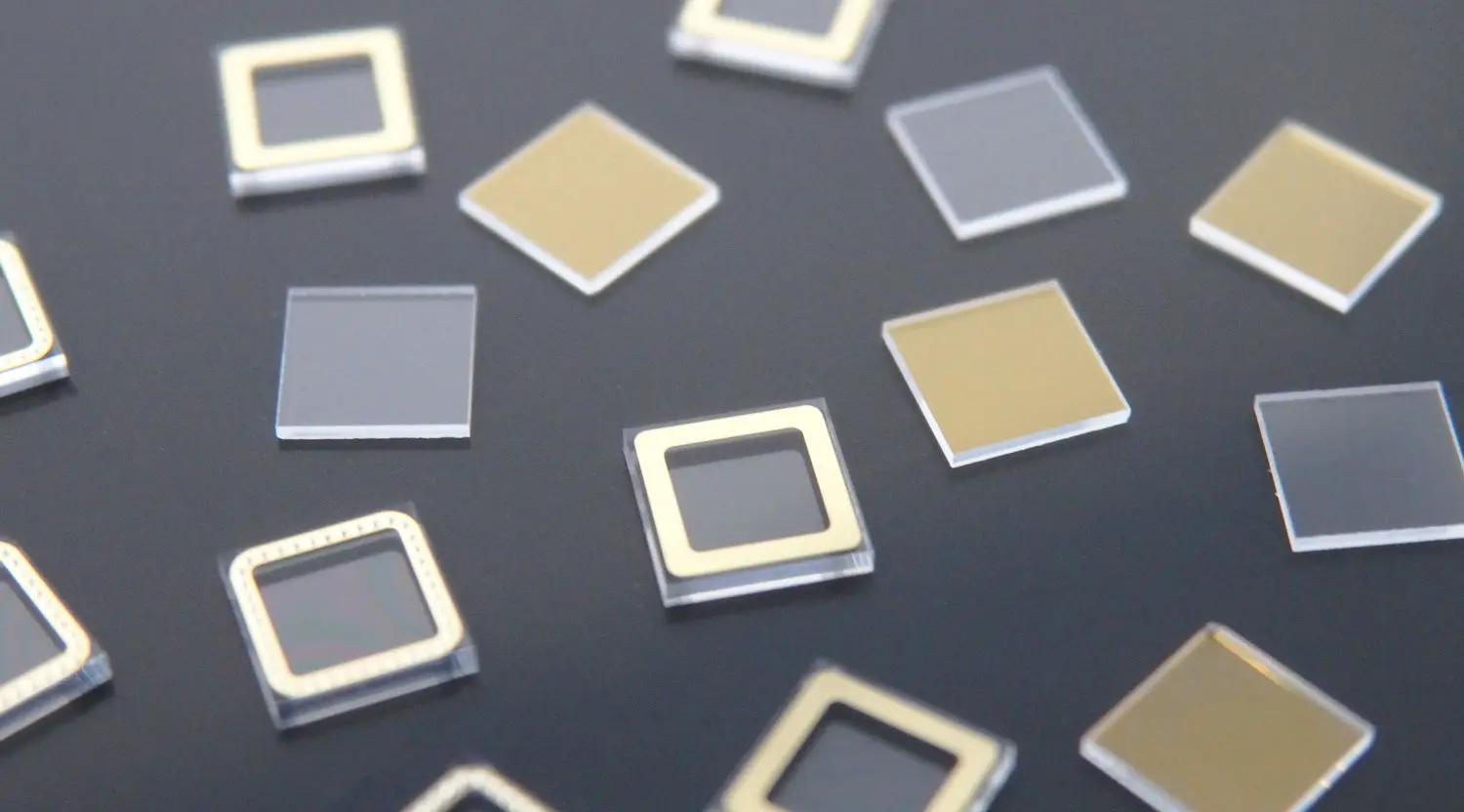

UV-LED用ガラスLID

光学特性と耐熱性に優れた石英ガラスを使用したガラスLIDは、UV-LEDの窓としてだけでなく、ハイパワーのLEDにも最適です。
また、Deep(深紫外)UV-LEDではその使用環境から高い気密性を求められることが多く、それらに対応したメタライズタイプもご提案します。

特 徴

• 優れた光学特性

  深紫外～赤外の幅広い領域で優れた透過率を有します。

• 優れた耐熱性

  LEDのハイパワー化による熱の影響はきわめて少ないです。

• 気密性

  厳しい使用環境において求められる気密性もご提案いたします。

参考仕様

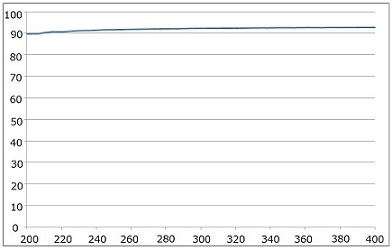

光学特性
